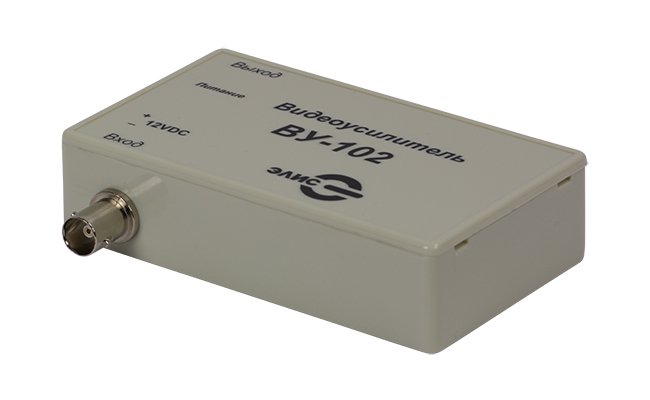

Усилитель–разветвитель видеосигнала ВУ-102
Усилитель–разветвитель видеосигнала ВУ-102

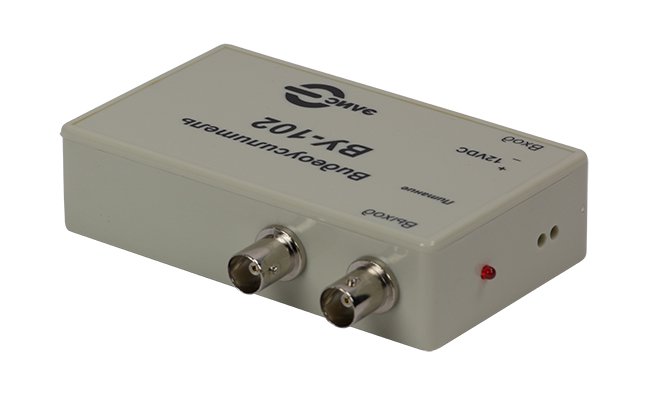

ВУ-102-2
ВУ-102-2

Усилитель – разветвитель ВУ-102 –распределяет видеосигнал от одного источника на два выхода, имеет возможность независимой настройки коэффициента усиления каждого канала, что позволяет распределять видеосигнал потребителям, находящимся на разном удалении от источника видеосигнала.

Прибор предназначен для установки внутри помещений. Видеоусилитель можно устанавливать на любом участке кабеля между источником сигнала (камерой) и его потребителем.

    Функциональные особенности:
  • Регулируемый коэффициент усиления от -6 до +18 дБ (0,5 -8 раза)
  • Клеммные колодки позволяют легко устанавливать усилитель на объекте
  • Низкий уровень собственных шумов, широкая полоса пропускания
  • Отсутствие (менее 60dB) «переходов» с канала на канал
  • Встроенный стабилизатор напряжения позволяет подавать нестабилизированное питающее напряжение от 10 до 20 Вольт
  • Усилитель не чувствителен к пульсациям источника питания
  • Защита от «переполюсовки» значительно увеличивает живучесть усилителя
  • Защита от короткого замыкания по входам и выходам, защита от импульсных помех по входам и выходам, защита от ошибочной подачи питающего напряжения на входы или выходы
  • Все изделия проходят жесткий контроль качества
    Технические xaрактеристики:
  • Напряжение питания от 10 до 20 Вольт
  • Ток потребления до 50 мА
  • Полоса пропускания 10 МГц
  • Коэффициент усиления от -6 до +18 дБ (0,5-8 раза)
  • Входное сопротивление 75Ом
  • Выходное сопротивление 75Ом
  • Напряжение входного видеосигнала 0,3-1,5 В пик-пик
  • Защита от электростатического разряда ± 15 киловольт (IEC 1000-4-2)
  • Режим работы непрерывный
  • Габаритные размеры 100х60х25мм
  • Температура окружающей среды -30…+55°С
  • Относительная влажность не более 85%

Скачать документацию:
Паспорт усилителя–разветвителя видеосигнала ВУ-102
