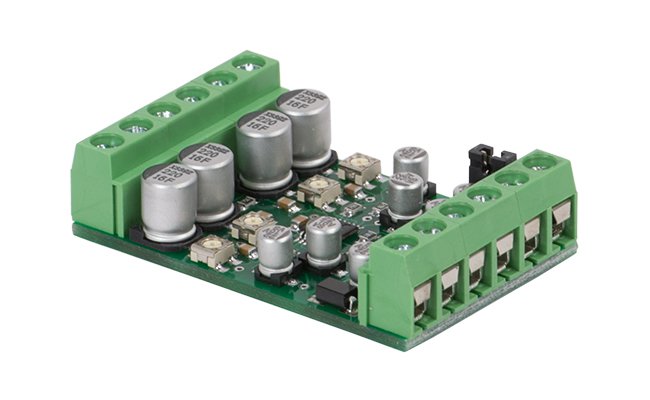

Усилитель–разветвитель видеосигнала ВУ-104БК
Усилитель–разветвитель видеосигнала ВУ-104БК

Усилитель – разветвитель ВУ-104БК — распределяет видеосигнал от одного источника на четыре выхода с возможностью независимой настройки коэффициента усиления каждого канала. ВУ-104БК разработаны специально для построения видеодомофонных систем в многоквартирных домах. Сквозной видеовыход, регулируемое усиление и возможность установки входного сопротивления усилителя (75 Ом – High) позволяют легко и без лишних затрат построить систему видеонаблюдения со множеством потребителей.

Прибор предназначен для установки внутри помещений. Видеоусилитель можно устанавливать на любом участке кабеля между источником сигнала (камерой) и его потребителем.

    Функциональные особенности:
  • Сквозной видеовыход
  • Регулируемый коэффициент усиления от -6 до +18 дБ (0,5-8 раз)
  • Установка величины входного сопротивления (75 Ом — High)
  • Клеммные колодки позволяют легко устанавливать усилитель на объекте
  • Низкий уровень собственных шумов, широкая полоса пропускания
  • Отсутствие (менее 60dB) «переходов» с канала на канал
  • Встроенный стабилизатор напряжения позволяет подавать нестабилизированное питающее напряжение от 10 до 20 Вольт
  • Усилитель не чувствителен к пульсациям источника питания
  • Защита от «переполюсовки» значительно увеличивает живучесть усилителя
  • Защита от короткого замыкания по входам и выходам, защита от импульсных помех по входам и выходам, защита от ошибочной подачи питающего напряжения на входы или выходы
  • Все изделия проходят жесткий контроль качества
    Технические xaрактеристики:
  • Напряжение питания от 10 до 20 Вольт
  • Ток потребления до 30 мА
  • Полоса пропускания 10 МГц
  • Коэффициент усиления от -6 до +18 дБ (0,5-8 раза)
  • Входное сопротивление 75 Ом или высокое
  • Выходное сопротивление 75Ом
  • Напряжение входного видеосигнала 0,25-1,5 В пик-пик
  • Защита от электростатического разряда ± 15 киловольт (IEC 1000-4-2)
  • Режим работы непрерывный
  • Габаритные размеры 48х31х12мм
  • Температура окружающей среды -30…+55°С
  • Относительная влажность не более 85%

Скачать документацию:
Паспорт усилителя–разветвителя видеосигнала ВУ-104БК
