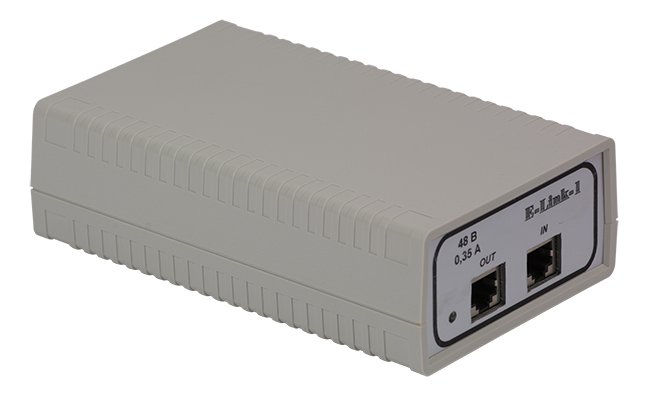

PoE инжектор E-Link 1
PoE инжектор E-Link 1

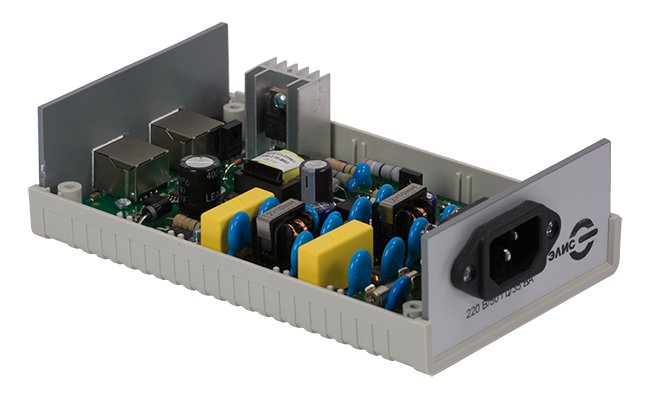

PoE инжектор E-Link 1 внутри
PoE инжектор E-Link 1 внутри

Источник питания (инжектор) «E-Link 1» предназначен для питания оборудования, подключаемого к сетям Ethernet 10BASE-T и 100BASE-TX в соответствии с требованиями стандарта IEEE 802.3af-2003.

Источник питания включается в разрыв сегмента сети (вариант подключения B по стандарту IEEE 802.3af-2003) и обеспечивает питание и передачу данных для одного устройства.

Источник питания рассчитан на круглосуточную работу и относится к восстанавливаемым, обслуживаемым изделиям; является изделием третьего порядка по ГОСТ 12997-84

    Технические характеристики:
  • Длина кабеля: не более 100м
  • Количество каналов: 1
  • Максимальная выходная мощность: не менее 15.4Вт
  • Максимальная мощность, потребляемая от источника питания:не более 22Вт
  • Напряжение питания в канале от 44В до 50В
  • Защита от перенапряжений и статических разрядов
  • Защита от перегрузок и короткого замыкания
  • Питающее напряжение: от 10,5В до 14В для E-Link 1 DC / от 160 до 255В для E-Link 1
  • Пластиковый корпус
  • Габаритные размеры 160х95х48мм
  • Вес не более 350г
  • Срок службы: не менее 7 лет
    Источник питания обеспечивает:
  • Определение подключения устройств, требующих питания в соответствии со стандартом IEEE 802.3af-2003;
  • Классификацию подключенных устройств по уровню потребляемой мощности в соответствии со стандартом IEEE 802.3af-2003;
  • Автоматическую защиту от короткого замыкания, обрыва нагрузки и перегрузки (для каждого класса устройств) путем отключения выходного напряжения.
    Индикация. Светодиодный индикатор отображает следующие состояния:
  • Устройство запитано;
  • Устройство не подключено;
  • Короткое замыкание;
  • Перегрузка;
  • Ошибка определения устройства;
  • Устройство не потребляет ток.

Скачать документацию:
Паспорт PoE инжектора E-Link 1
Паспорт PoE инжектора E-Link 1 DC
